Prozessvisualisierung 2026: Methoden, Vergleich und die Rolle von Video

Warum Prozessvisualisierung wichtiger wird

Deutsche Unternehmen dokumentieren Prozesse seit Jahrzehnten. Trotzdem stellt das Fraunhofer-Institut für Arbeitswirtschaft und Organisation (IAO) in seinen Arbeiten zu Process Mining und Prozessmodellierung wiederholt fest: Klassische Dokumentationen bleiben unvollständig und beantworten die entscheidenden Fragen nicht, etwa wie Prozesse tatsächlich ablaufen, wo Best Practices liegen und welche Abweichungen von den organisatorischen Vorgaben bestehen.

Die Konsequenz ist doppelte Arbeit: Modellierte Prozesse existieren als Sollvorgabe in einem Tool, die gelebte Realität lebt daneben. Prozessvisualisierung 2026 verlangt deshalb mehr als ein statisches Diagramm. Sie soll die Kluft zwischen Modell und Ausführung schließen, mehrsprachig verfügbar sein und in die Werkzeuge integriert sein, in denen tatsächlich gearbeitet wird.

Die gute Nachricht: Die Methoden dafür existieren. Die entscheidende Frage ist nicht, welche Methode die beste ist, sondern welche für welches Ziel passt.

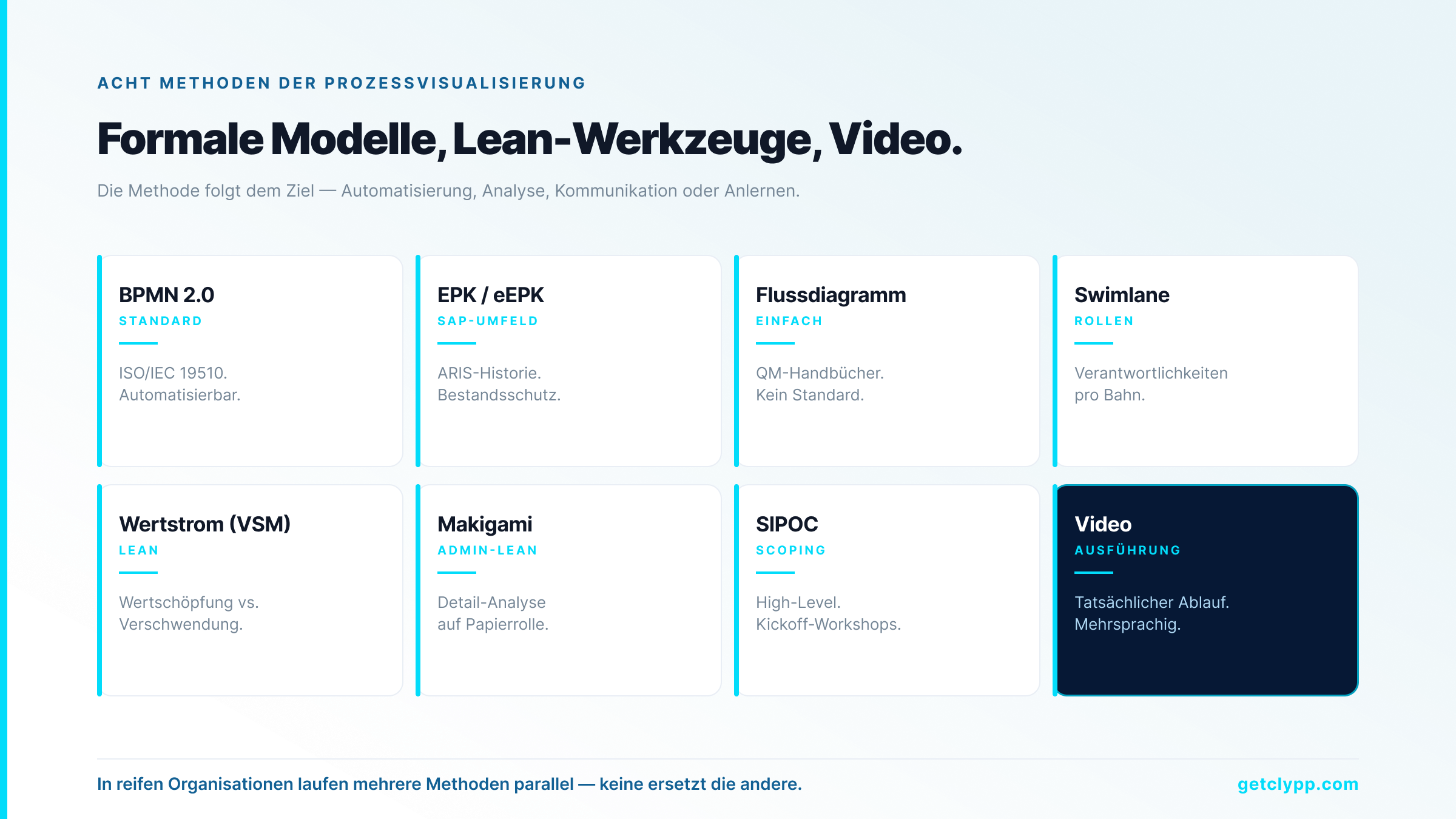

Glossar: die acht wichtigsten Methoden der Prozessvisualisierung

Die folgenden Definitionen decken die Methoden ab, denen Sie in deutschsprachigen Unternehmen 2026 begegnen werden.

BPMN 2.0 (Business Process Model and Notation)

Weltweiter Standard, 2011 von der OMG verabschiedet und als ISO/IEC 19510:2013 international standardisiert. BPMN 2.0 unterscheidet Aktivitäten, Ereignisse, Gateways und Pools/Lanes. Häufig eingesetzt als Grundlage für Prozessautomatisierung, da BPMN-Diagramme direkt in Workflow-Engines übersetzbar sind.

Ereignisgesteuerte Prozesskette (EPK, eEPK)

Im deutschsprachigen Raum entwickelt (Universität des Saarlandes, Prof. Scheer) und historisch stark im SAP- und ARIS-Umfeld verbreitet. Wechsel zwischen Ereignissen und Funktionen, ergänzt um logische Konnektoren. Wird in vielen Betrieben schrittweise durch BPMN 2.0 abgelöst, bleibt aber im Bestand relevant.

Flussdiagramm

Klassisches Format, häufig in Qualitätsmanagement-Handbüchern nach ISO 9001. Einfache Kästchen für Aktivitäten, Rauten für Entscheidungen. Kein formaler Standard, kein direkter Automatisierungspfad. Wird zunehmend durch BPMN 2.0-Diagramme ersetzt.

Swimlane-Diagramm und Prozessmap

Erweiterung des Flussdiagramms mit horizontalen oder vertikalen Bahnen pro Rolle oder Abteilung. Zeigt sichtbar, wer welchen Schritt verantwortet, und ist deshalb bei abteilungsübergreifenden Prozessen beliebt. Grenze: Bei mehr als fünf Rollen wird die Darstellung unübersichtlich.

Wertstromdesign (Value Stream Mapping, VSM)

Aus dem Lean Management (Toyota Production System). Trennt wertschöpfende und nicht-wertschöpfende Zeit, kennzeichnet Bestände, Wartezeiten und Informationsflüsse. Klassisches Werkzeug in der Fertigung zur Identifikation von Verschwendung (Muda).

Makigami

Japanisch für „Papierrolle“. Der Prozess wird auf einer langen Papierrolle in Zeilen (Rollen) und Spalten (Schritte) visualisiert, samt Informationsträgern, Zeiten sowie wertschöpfenden und nicht-wertschöpfenden Tätigkeiten. Besonders in administrativen Prozessen etabliert, wo Wertstromdesign zu unspezifisch ist.

SIPOC

Suppliers, Inputs, Process, Outputs, Customers. High-Level-Übersicht, die den Rand eines Prozesses definiert. Bevorzugt in Six-Sigma-Kontexten und Kickoff-Workshops. Enthält keine Prozessschritte im Detail, sondern rahmt den Umfang ein.

Video-Prozessvisualisierung

Aufnahme der tatsächlichen Ausführung, ergänzt durch KI-gestützte Segmentierung in Schritte, Untertitel und Übersetzungen. Ersetzt keine formale Modellierung, sondern ergänzt sie: BPMN zeigt was und wann, das Video zeigt wie. Besonders geeignet für Anlernen, Schulung und mehrsprachige Belegschaften.

Methodenvergleich im Überblick

Welche Methode wann? Ein pragmatischer Entscheidungspfad

Die häufigste Fehlfrage lautet: „Welche Methode ist die beste?“ Die richtige Frage lautet: „Wofür brauche ich die Visualisierung?“

• Automatisieren (Workflow-Engine, Camunda, Signavio, IBM BPM)? BPMN 2.0 ist gesetzt, weil die Modellierung direkt in ausführbaren Code übersetzt wird.

• SAP-getriebene Organisation mit ARIS-Historie? EPK bleibt für den Bestand relevant, neue Projekte werden zunehmend in BPMN 2.0 geführt.

• Prozesse für ISO 9001- oder ISO 13485-Audits mit dokumentierter Information nach Abschnitt 7.5? Ein Flussdiagramm oder Swimlane reicht formal, sollte aber Version, Autor und Datum tragen.

• Lean-Verschwendung in der Fertigung identifizieren? Wertstromdesign, in administrativen Prozessen Makigami.

• Prozess-Redesign starten und den Umfang schnell abgrenzen? SIPOC im Kickoff-Workshop, danach vertiefen.

• Beschäftigte am Arbeitsplatz schulen oder neue Mitarbeitende onboarden? Video-Prozessvisualisierung, weil sie die tatsächliche Ausführung zeigt und mehrsprachig verfügbar wird.

In den meisten reifen Organisationen laufen mehrere Methoden parallel: BPMN 2.0 auf der Prozess-Ebene, Swimlanes im QM-Handbuch, Wertstromdesign für Optimierungsprojekte, Video-Anweisungen am Arbeitsplatz.

Die Rolle video-basierter Prozessvisualisierung

Formale Modellierungen wie BPMN und EPK sind unverzichtbar, wenn Prozesse automatisiert, geprüft oder cross-funktional koordiniert werden. Sie beantworten die Fragen was passiert, wann und in welcher Reihenfolge. Sie beantworten aber nicht die Frage: Wie führt ein Beschäftigter Schritt drei tatsächlich aus?

An dieser Stelle setzt Video-Prozessvisualisierung an. Sie ergänzt das formale Modell mit einer Ausführungs-Ebene: konkrete Handgriffe, Bildschirm-Interaktionen, Werkzeug-Bedienung, Sprache. Die klassische Modellierung bleibt die Sollvorgabe, das Video wird zur Anlern- und Schulungs-Grundlage. Zwei Ebenen, ein Prozess, kein Konflikt.

Praktisch heißt das: Ein BPMN-Diagramm mit zehn Aktivitäten kann zehn kurze Video-Clips als Anhang haben, verlinkt am jeweiligen Schritt. Für den Prozess-Verantwortlichen bleibt der Überblick formal, für den Ausführenden wird der Detail-Schritt sichtbar.

Wo Clypp hineinpasst

Clypp ist eine KI-gestützte Plattform für video-basierte Prozessdokumentation der Zesavi GmbH aus München. Clypp ersetzt keine BPMN-Modellierung und keine ARIS-Landschaft. Clypp liefert die Ausführungs-Ebene: eine aufgenommene Tätigkeit wird in eine strukturierte, mehrsprachige Schritt-für-Schritt-Anleitung mit Screenshots und Sprecher überführt und direkt am Arbeitsplatz oder in MS Teams verfügbar gemacht.

Für Prozess-Verantwortliche in ISO 9001- oder GoBD-getriebenen Umgebungen relevant: Clypp exportiert audit-konforme Prozessdokumente mit Versionsstand, Autor und Zeitstempel, direkt verwendbar als dokumentierte Information nach ISO 9001:2015 §7.5 und als Bestandteil einer GoBD-Verfahrensdokumentation. Native Integrationen bestehen für Microsoft Teams, Atlassian Trello, Jira und SAP, dazu QR-Codes für Tablets am Arbeitsplatz. Die Infrastruktur ist ISO 27001-zertifiziert, EU-gehostet und DSGVO-konform. Zu den Kunden zählen unter anderem Elementar Analysensysteme, Rosenberger Hochfrequenztechnik und die Unternehmensgruppe Nassauische Heimstätte. Ein kostenloses Workspace für kleine Teams ist ohne Kreditkartenangabe verfügbar; aktuelle Plan-Details unter getclypp.com/pricing.

Häufige Fehler bei der Prozessvisualisierung

• Nur eine Methode für alle Zwecke. BPMN eignet sich schlecht für die Anlernung am Arbeitsplatz, ein Video eignet sich schlecht für die Automatisierung. Die Methode folgt dem Ziel.

• Zu viele Notationselemente auf einem Diagramm. Zehn Aktivitäten pro Diagramm sind gut lesbar, dreißig nicht mehr. Sub-Prozesse bilden.

• Diagramme ohne Verantwortlichen und ohne Review-Zyklus. Ein Modell ohne Owner veraltet, ohne dass es jemand bemerkt.

• Kein Sprachplan bei mehrsprachiger Belegschaft. Ein deutschsprachiges BPMN-Diagramm für eine Belegschaft mit fünf Sprachgruppen erfüllt die Kommunikationsaufgabe nur bedingt.

• Modellierung ohne SME. Wird die Modellierung von der Fachabteilung ohne Subject-Matter-Expert durchgeführt, ist das Diagramm formal korrekt, beschreibt aber selten den tatsächlichen Ablauf.

• Keine Verknüpfung zwischen Modell und Ausführung. Ein BPMN-Diagramm im Tool und eine Papier-Arbeitsanweisung am Arbeitsplatz driften mit jeder Prozessänderung weiter auseinander.

Praxisbeispiel: BPMN plus Video an einer Fertigungslinie

Ein Automobilzulieferer mit rund 400 Beschäftigten hat 25 zentrale Prozesse in BPMN 2.0 modelliert. Die Diagramme leben in Signavio und werden von der Qualitätsabteilung gepflegt. Auf der Werkstattebene bleiben die Diagramme jedoch weitgehend ungenutzt, weil sie zu abstrakt sind, um im Alltag anzuleiten.

Nach der Ergänzung um Clypp-Videos an jeder Aktivität ändert sich die Nutzung: Werker öffnen per QR-Code an der Maschine das jeweilige Video, sehen die Ausführung in ihrer Sprache und schließen mit einem Kurz-Quiz ab. Die BPMN-Modelle bleiben die Sollvorgabe, die Videos werden die Anleitung. Die Effekte auf Basis vergleichbarer Industrie-Fälle (Arkite 2025): eine Fehlerquote von 0,12 % auf 0 %, 64 % weniger Ausschuss und Nacharbeit, 50 % kürzere Anlernzeit und 7 % höhere Produktivität an der Station.

So bauen Sie einen Prozessvisualisierungs-Stack in 90 Tagen

• Tage 1 bis 15: Prozess-Landkarte auf SIPOC-Niveau erstellen. Welche 20 bis 30 Prozesse hat Ihr Betrieb tatsächlich?

• Tage 16 bis 45: Die fünf wichtigsten Prozesse in BPMN 2.0 modellieren, gemeinsam mit Fachbereich und QM.

• Tage 46 bis 60: Für jede Aktivität in diesen fünf BPMN-Modellen ein Video (2 bis 5 Minuten) aufnehmen und mit Clypp strukturieren.

• Tage 61 bis 75: Ausrollen. QR-Codes an den Arbeitsplätzen, Einbettung in MS Teams, SCORM-Export für das LMS.

• Tage 76 bis 90: Messen und iterieren. View-Raten, Abschlussraten, Quiz-Ergebnisse. Ableiten, welche Prozesse als Nächstes an die Reihe kommen.

Häufig gestellte Fragen

Ersetzt Video-Prozessvisualisierung BPMN?

Nein. BPMN 2.0 ist die Sollvorgabe für Automatisierung und cross-funktionale Koordination. Video zeigt die tatsächliche Ausführung und ist Anlern- und Schulungs-Grundlage. Beide ergänzen sich, konkurrieren aber nicht.

Ist EPK noch relevant?

Ja, im Bestand. Wer eine gepflegte ARIS-Landschaft hat, wird sie nicht migrieren. Neue Prozesse werden zunehmend in BPMN 2.0 modelliert, auch weil BPMN als ISO/IEC 19510 international standardisiert und direkter zu automatisieren ist.

Welche Methode ist für ISO 9001-Audits akzeptiert?

Formal keine bestimmte. ISO 9001:2015 §7.5 verlangt „dokumentierte Information“ mit Versionsstand, Autor und Datum, ohne ein Format vorzuschreiben. Flussdiagramme, Swimlanes und BPMN sind gleichermaßen zulässig, sofern die Kontrolle über Versionen und Freigaben nachweisbar ist.

Wie viel Zeit spart video-basierte Visualisierung tatsächlich?

In der Erstellung: eine 5-minütige Tätigkeit wird in 5 bis 10 Minuten zu einer strukturierten Anweisung mit Screenshots, Sprecher und Übersetzungen. In der Pflege: Prozessänderungen führen zu einer neuen Aufnahme in Minuten statt einer PDF-Überarbeitung in Stunden. In der Anlernung: Branchenfälle (Arkite 2025) berichten 50 % kürzere Anlernzeit.

Welche Rolle spielt Process Mining?

Process Mining rekonstruiert den tatsächlichen Ablauf aus IT-System-Logs, ist also eine dritte Ebene neben Modell (BPMN) und Ausführung (Video). Das Fraunhofer IAO nutzt es zur Beantwortung von Fragen wie: Wo weichen Prozesse von der Sollvorgabe ab? Wo liegen Optimierungspotenziale? Für die Anlernung am Arbeitsplatz ist Process Mining ungeeignet, für die Prozessanalyse dagegen extrem wertvoll.

Funktioniert Clypp in einem heterogenen Prozess-Tool-Stack?

Ja. Clypp ergänzt bestehende Modellierungswerkzeuge wie Signavio, ARIS oder Camunda um eine Ausführungs-Ebene. Videos werden per Link, Embed oder QR-Code in die BPMN-Modelle, das Wiki oder das LMS integriert. Native Integrationen bestehen für Microsoft Teams, Trello, Jira und SAP.

Was kostet Clypp?

Ein kostenloses Workspace für kleine Teams ist ohne Kreditkartenangabe verfügbar; bezahlte Stufen für größere Deployments sowie Enterprise-Pakete für individuelle Anforderungen. Aktuelle Plan-Details unter getclypp.com/pricing.

Fazit

Prozessvisualisierung ist 2026 keine Frage der einen richtigen Methode, sondern eines abgestimmten Stacks. Formale Modellierungen wie BPMN 2.0 und EPK strukturieren die Prozess-Landschaft und ermöglichen Automatisierung. Einfache Formate wie Flussdiagramme und Swimlanes bedienen Kommunikation und Audit-Dokumentation. Lean-Methoden wie Wertstromdesign und Makigami finden Verschwendung. Video-basierte Visualisierung schließt die letzte Lücke zwischen Modell und tatsächlicher Ausführung, macht Prozesse mehrsprachig und am Arbeitsplatz verfügbar.

Wenn Sie die Ausführungs-Ebene Ihrer Prozessvisualisierung ergänzen möchten, können Sie unter getclypp.com ein kostenloses Workspace einrichten — ohne Kreditkarte, mit allen KI-Funktionen.
